電線電纜

聚全氟乙丙烯絕緣電線(FEP)AF-150、AF-200、AFP-150、AFP-200


一．產品標準：GJB773-89

二．用途: 用于航空工業和電子工業中交流額定期電壓500V及以上正氣電器設備和儀表線路連接。

三．使用條件
使用溫度：AF-200? AFP-200型工作溫度為-55℃—+200℃
AF-150? AFP-150型工作溫度為-55℃—+150℃

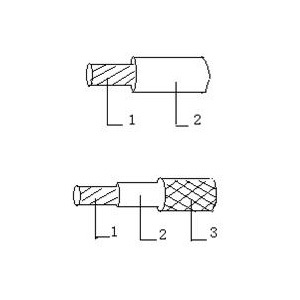

四．結構示意圖

AF-200（150）
（FF4-2）（-1）
AFP-200（150）
（FF4-2）（1）

1、鍍銀或鍍錫銅線芯
2、氟46絕緣
3、鍍銀或鍍錫銅線編織


五．結構數據見表

六．主要技術性能
1、額定電壓（交流50Hz)……500V
2、試驗電壓（工頻火花）……3400V
3、絕緣電阻（20℃時）……不小于103MΩ.km

七、成品電線交貨長度不短于20m，允許長度不小于5m的短線段交貨，數量不超過總長度20％。

標稱截面
mm2

線芯結構
   根數/直徑 mm

電線外徑偏差 mm

直流電阻 Ω/km

AF 型

AFP 型

鍍銀

鍍錫

0.2

7/0.20

1.20±0.12

1.70±0.12

81.8

86.8

0.3

19/0.14

1.40±0.12

1.90±0.12

53.6

56.8

0.5

19/0.18

1.50±0.12

2.00±0.12

37.2

39.5

0.75

19/0.23

1.80±0.12

2.30±0.18

22.8

24.2

1.0

19/0.26

2.00±0.12

2.5±0.180

17.8

18.9

1.20

19/0.28

2.30±0.18

3.05±0.25

15.4

16.3

1.50

19/0.32

2.50±0.18

3.25±0.25

11.8

12.5

2.0

19/0.37

2.70±0.18

3.45±0.25

8.82

9.36

2.5

37/0.30

3.20±0.25

3.45±0.25

6.90

7.32

2.5

（49/0.26）

（3.40±0.25）

（4.15±0.30）

（6.92）

（7.33）

3.0

37/0.32

3.30±0.25

4.05±0.30

6.04

6.31

3.0

（49/0.28）

（3.60±0.25）

（4.35±0.30）

（5.98）

（6.35）

4.0

37/0.37

3.70±0.25

4.45±0.30

4.52

4.80


標稱截面
mm2

線芯結構
       根數/直徑 mm

電線外徑偏差 mm

直流電阻 Ω/km

AF型

AFP型

鍍銀

鍍錫

4.0

（49/0.32）

（4.00±0.25）

（4.75±0.30）

（4.75）

（4.48）

5.0

37/0.41

4.00±0.25

4.75±0.30

3.68

3.91

5.0

（49/0.37）

（4.50±0.30）

（5.25±0.30）

（3.4）

（3.62）

6.0

37/0.45

4.30±0.30

5.05±0.35

3.06

3.25

6.0

（49/0.39）

（4.70±0.30）

5.45±0.35

（3.07）
